[Reversing] OllyDbg 사용법

[Reversing] OllyDbg 사용법



리버스 엔지니어링

---

(1) Hello World! 프로그램



아마도 모든 개발자가 처음 만들어보는 프로그램은 'Hello World!'일 것이다.



Hello World 프로젝트르 다음과 같이 열어 실행 시켜보도록 하자.

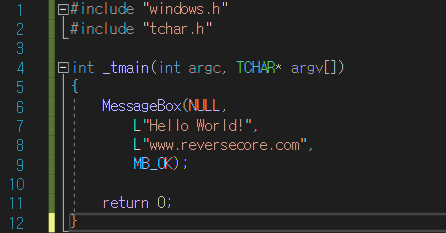

[그림 1] HelloWorld.cpp

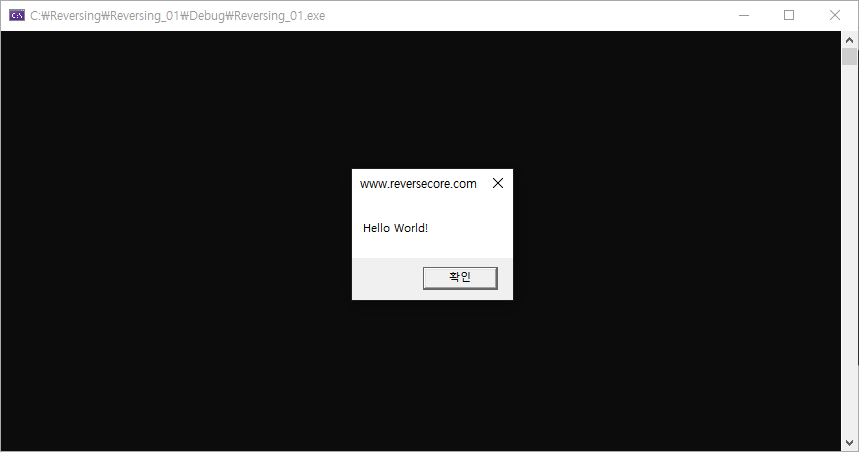

[그림 2] HelloWorld.exe 실행





1-1. 디버거와 어셈블리 언어

• 개발 도구(Visual C++)를 이용해 소스 코드(HelloWorld.cpp)를 빌드하면, 실행 파일(HelloWorld.exe)이 생성

• 이 과정은 결국 사람이 이해하기 쉬운 소스 코드(HelloWorld.cpp)를 기계가 이해하기 쉬운 기계어(HelloWorld.exe)로 변환하는 것

• 이러한 기계어는 사람이 알아보기 어렵기 때문에 좀 더 편하게 보기 위해 디버거(Debugger) 유틸리티를 사용

• 디버거에 탑재된 디스어셈블러(Disassembler) 모듈은 이 기계어를 어셈블리(Assembly) 언어로 번역해서 보여줌



# 참고 내용

• 실행 파일을 생성하는 어떠한 프로그래밍 언어라도 빌드 과정을 거치면 모두 기계어로 변환 됨

• 디버거를 통해 어떤 실행 파일이라도 어셈블리 언어로 번역해서 볼 수 있기 때문에 리버서는 기본적으로 어셈블리 언어 지식 필요

• 어셈블리 언어만 잘 익혀 놓으면 실행 파일이 어떠한 프로그래밍 언어로 제작되었는지 상관없이 디버깅을 통한 코드 분석 가능

• 어셈블리 언어는 CPU에 종속되어 있음

• 즉, 일반 PC에서 많이 사용되는 Intel x86 계열 CPU와 모바일 제품에서 많이 사용되는 ARM 계열 CPU는 서로 어셈블리 명령어 형태가 다음





1-2. OllyDbg 사용

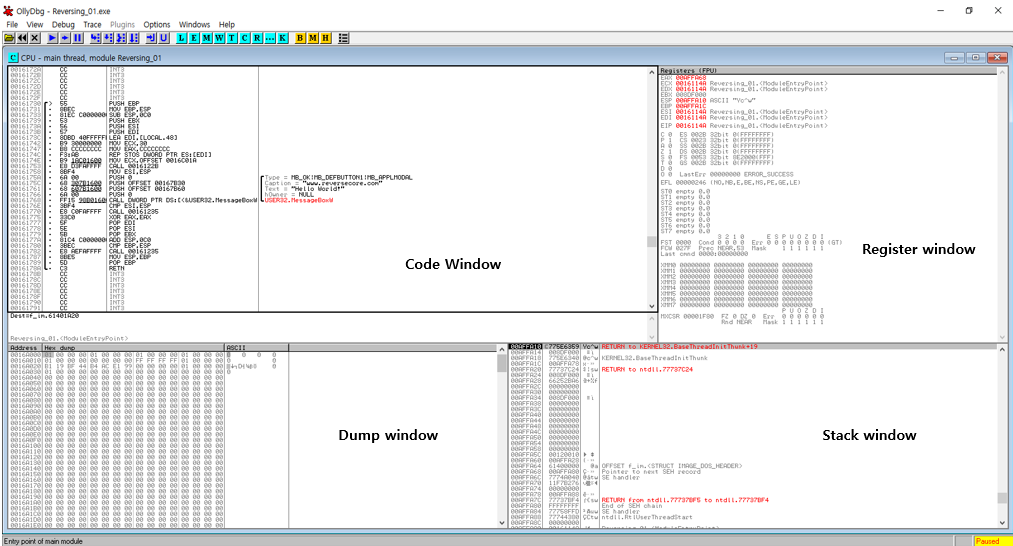

[그림 3] OllyDbg 기본 화면



다운로드 사이트 : http://www.ollydbg.de/

OllyDbg v1.10



# 참고 내용

• 일반적으로 파일을 분석할 때, 소스 코드가 없이 실행 파일만 가지고 분석을 하므로 OllyDbg 같은 Win32 전문 디버거 사용

• OllyDbg는 직관적 인터페이스와 강력한 확장 기능으로 무장한 Win32 디버거

• 무료로 제공되며, 가볍고 빠르기 대문에 많은 리버서들이 애용하는 디버거

• 다른 도구로는 Hex-Rays 사의 IDA-Pro 사용 추천 (최강의 유틸리티로 수 많은 기능 지원)



[표 1] OllyDbg 메인 화면 구성

Code Window	기본적으로 disassembly code 표시하여 각종 comment, label을 보여주며, 코드를 분석하여 loop, jump 위치 등의 정보 표시
Register Window	CPU register 값을 실시간으로 표시하며 특정 register들은 수정 가능
Dump Window	프로세스에서 원하는 memory 주소 위치를 Hex와 ASCII/유니코드 값으로 표시하고 수정 가능
Stack Window	ESP register가 가리키는 프로세스 stack memory를 실시간 표시하고 수정 가능



다음 [그림 4]와 [표 2]는 Code Window에 대한 설명이다.

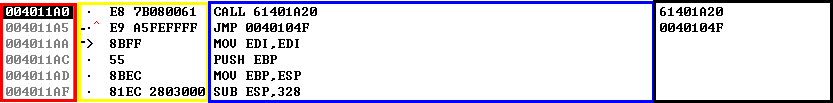

[그림 4] Code Window

[표 2] Code Window 역할

Address	프로세스의 가상 메모리(Virtual Address : VA) 내의 주소
Instruction	IA32(또는 x86) CPU 명령어
Disassembled code	OP code를 보기 쉽게 어셈블리로 변환한 코드
comment	디버거에서 추가한 주석(옵션에 따라 약간 다르게 보임), 빨간색 글씨 부분은 API 함수 이름





EP(Entry Point)

• Windows 실행 파일(EXE, DLL, SYS 등)의 코드 시작점을 의미

• 프로그램이 실행될 때 CPU에 의해 가장 먼저 실행되는 코드 시작 위치



본격적인 디버깅을 하기 위해서 OllyDbg의 기본 명령어 사용법을 이해해야 한다.





[표 3] OllyDbg 기본 명령어(Code Window)

명령어	단축키	설명
Restart	[Ctrl] + [F2]	다시 처음부터 디버깅 시작(디버깅을 당하는 프로세스를 종료 및 재실행)
Step Into	[F7]	하나의 OP code 실행(CALL 명령을 만나면, 그 함수 코드 내부로 따라 들어감
Step Over	[F8]	하나의 OP code 실행(CALL 명령을 만나면, 따라 들어가지 않고 함수 자체를 실행
Execute till Return	[Ctrl] + [F9]	함수 코드 내에서 RETN 명령어까지 실행(함수 탈출 목적)

---

(2) 디버거 명령어



2-1. 디버거 동작 명령



추가적인 디버깅 명령어를 사용하는 방법은 다음과 같다.



[표 4] 디버거 동작 명령(Code Window)

명령어	단축키	설명
Go to	[Ctrl] + [G]	원하는 주소로 이동(코드/메모리 확인 시 사용, 실행은 아님)
Execute till Cursor	[F4]	cursor 위치까지 실행(디버깅하고 싶은 주소까지 바로 갈 수 있음)
Comment	;	Comment 추가
User-defined comment	마우스 우측 메뉴 Search for - User-defined comment	사용자가 입력한 comment 목록 보기
Label	:	Label 추가
User-defined label	마우스 우측 메뉴 Search for- User-defined label	사용자가 입력한 Label 목록 보기
Set/Reset BreakPoint	[F2]	BP 설정 / 해제
Run	[F9]	실행(BP가 걸려있으면 그곳에서 실행 정지)
Show the current EIP	*	현재 EIP 위치를 보여줌
Show the previous Cursor	-	직전 커서 위치를 다시 보여줌
Preview CALL/JMP address	[Enter]	커서가 CALL / JMP 등의 명령어에 위치해 있다면, 해당 주소를 따라가서 보여줌 (실행되는 것이 아니며, 간단히 함수 내용 확인 시에 유용)
All referenced text strings	마우스 우측 메뉴 Search for - All referenced text strings	코드에서 참조되는 문자열 보기
All intermodular calls	마우스 우측 메뉴 Search for - All intermodular calls	코드에서 호출되는 모든 API 함수 보기
Name in all modules	마우스 우측 메뉴 Search for - Name in all modules	모든 API 함수 보기
Edit data	Ctrl + [E]	데이터 편집
Assemble	[Space]	어셈블리 코드 작성
Copy to executable file	마우스 메뉴 Copy to executable file	파일의 복사본 생성(변경 사항 반영)



다음은 Assembly에 대한 기초적인 명령어이다.



[표 5] Assembly 기초 명령어

명령어	설명
CALL XXXX	XXXX 주소의 함수 호출
JMP XXXX	XXXX 주소로 점프
PUSH XXXX	스택에 XXXX 저장
RETN	스택에 저장된 복귀 주소로 점프



다음은 리버싱과 관련된 중요한 용어들이다.



[표 6] 용어 정리

용어	설명
VA(Virtual Address)	프로세스 가상 메모리
OP code(OPeration code)	CPU 명령어(바이트 code)
PE(Portable Executable)	Windows 실행 파일(EXE, DLL, SYS 등)

---

# Reference



http://www.yes24.com/Product/Goods/7529742
